DDG1001型 電導率儀

在線電導率

一 概述

        DDG1001型工業在線電導率儀（以下簡稱儀表）是帶微處理器的水質在線監測儀。該儀表配置不同類型、不同常數的電導率電極，用于對水溶液的電導率值和溫度值進行連續監測和控制。廣泛用于電廠、石油化工、冶金、紙業、環保水處理、輕工電子等領域。如電廠冷卻水、補給水、飽和水、凝結水和爐水、離子交換、反滲透EDL、海水蒸餾等制水設備原水和產水水質的監測和控制。

        儀表采用LCD液晶顯示屏；智能型中文菜單操作；具有電流或電壓輸出，測量范圍自由設定，高低超限報警提示和兩組繼電器控制開關、遲滯量范圍可調；自動或手動溫度補償；根據用戶需要可提供【流通式】【管道式】【沉入式】【法蘭式】等多種形式安裝流程的電導率電極。

二 結構特征和工作原理

1、結構特征：

        整套測量系統主要由DDG1001型儀表（二次表）和電導率電極（一次表）兩部分組成，電極接觸被測溶液，儀表顯示被測水溶液的電導率值和溫度及工作狀態。

2、工作原理：

        測量原理：為避免電極極化，儀表產生高穩定度的正弦波信號加在電極上，流過電極的電流與被測溶液的電導率成正比，儀表將電流由高阻抗運算放大器轉化為電壓信號后，經程控信號放大、相敏檢波和濾波后得到反映電導率的電位信號；微處理器通過開關切換，對溫度信號和電導率信號交替采樣，經過運算和溫度補償后，得到被測溶液在25℃時的電導率值和當時的溫度值。

        溫度補償原理：電解質溶液電導率受到溫度變化的影響，需要進行溫度補償。弱的水溶液的溫度系數為2.00%℃，濃度越大，溫度系數越小。對較低濃度（1μS·cm－1）溶液的溫度系數不采用2.00%℃，而由用戶設置，范圍為0.00～9.99%。

三 技術參數

（1）測量范圍（量程可自由設置）：

電導率：0～20μS·cm-1  （K=0.01）；20～200μS·cm-1 （K=0.1）；

200μS·cm-1～4mS·cm-1 （K=1.0）；4～20.0mS·cm-1 ；（K=10.0）

20～100.0mS·cm-1 ；（K=30.0）

 溫  度：－5～110℃；

（2）分辨率：電導率：0.01μS·cm-1；0.01 mS·cm-1 ；溫  度：0.1℃；

（3）儀表基本誤差：電導率：±1.0%F·S±1個字，溫度：±0.5℃；

（4）電子單元自動或手動溫度補償范圍：0～110℃（基準溫度25℃）；

（5）電子單元自動溫度補償誤差：±0.5%F·S；

（6）電子單元穩定性：±0.2%F·S±1個字/24h；

（7）電子單元的重復性誤差：≤0.2%F·S±1個字；

（8）電子單元報警誤差：±1%F·S；

（9）電子單元輸出電流誤差：±1%F·S；

（10）信號輸出：0～10mA(負載電阻＜1.5KΩ)；4～20mA(負載電阻＜750Ω)；

0～5V,0～10V可選（需預定）；

（11）兩組繼電器控制觸點：3A 240VAC，6A 28VDC或120VAC；

（12）電源：220VAC±10%,50±1Hz，功率≤3W；

           24VDC，功率≤1W（需預定）；   12VDC，功率≤1W（需預定）；

（13）外型尺寸：96×96×130mm；

（14）安裝方式：盤裝（嵌入式）；  開孔尺寸 ：91×91mm；

（15）壁掛式：防水壁掛箱尺寸：300（高）×200（寬）×167（深）mm；

（16）儀表重量：0.6kg；

（17）工作環境：

      1）環境溫度：-10～60℃；

      2）相對濕度：不大于90%；

      3）除地球磁場外周圍無強磁場干擾。

四 功能特性

※ 智能性：采用單片微處理機完成電導率值測量、溫度測量和補償；

※ 人機對話：菜單操作結構，使用者按照屏幕上的提示就可操作；

※ 多參數同屏顯示：同時顯示電導率值、溫度值和工作狀態；

※ 軟件設定輸出方式：軟件選擇0～10mA或4～20mA輸出；

※ 測量范圍和報警上、下限自由設定；上、下限超限報警提示；

※ 兩組繼電器控制，遲滯量控制范圍可調；

※ 自設密碼和服務指南：用戶可以自設或修改密碼，以免無關人員進入造成誤操作；為用戶提供技術支持和售后服務聯系方法。

五 安裝與電氣連接

        儀表應安裝在清潔、干燥、通風好、無震動的地方。儀表周圍應有一定的空間，便于儀表的操作及檢修，儀表應盡可能接近取樣點，以便于進行電氣連接。儀表與傳感器之間的距離不要太遠以方便校準操作。

5.1安裝：

        儀表適合上盤嵌入安裝，開孔尺寸見圖一，開孔尺寸為91×91mm。把儀表嵌入方孔中，用配置的支架固定即可。

5.2電極安裝：

①流通式（使用軟管或硬管連接）：

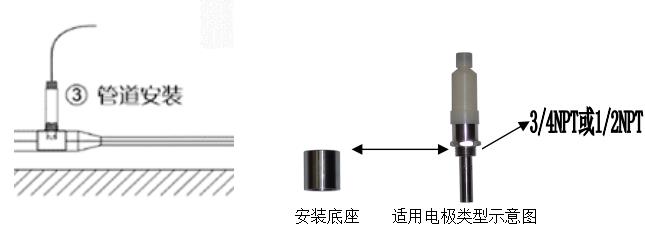

②管道式：

③法蘭式：根據用戶需求訂制法蘭安裝。

④投入式：將電極直接投入至水池、水罐、水塔中，將電極電纜線進行防水處理或使用護套管安裝。

⑤其它方式：如以上沒有找到合適安裝方法，請與廠家聯系，訂制特殊安裝方式。

5.3儀表后接線板連接：

六 功能鍵說明

面板上有6個觸摸式按鍵：   （左）、  （右）、 （上）、 （下）、退出和確認，見封面。

1數據輸入時向左移動光標，或菜單左移；

2數據輸入時向右移動光標，或菜單右移；

3菜單上移或數值增加；

4菜單下移或數值減少；

退出：測量屏幕和菜單屏幕之間的切換或菜單屏幕中退回上一級菜單、狀態或取消所輸入的數據；

確認：菜單項的選擇或確認并結束數據的輸入或某些狀態的確認。

七 詳細操作說明

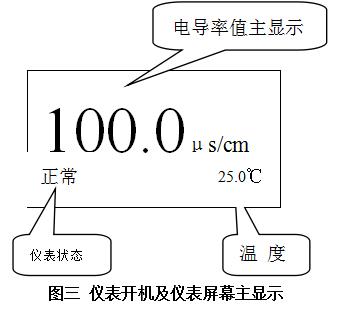

7.1、開機：使用前應檢查所有的管路連接及電氣連接，接通電源后儀表進入測量主顯示

其中電導率值為主顯示，溫度、狀態為副顯示。

狀態提示行顯示以下信息：1.正常 2.高限報警 3.低限報警

7.2、主菜單：在主顯示狀態下按“退出”鍵后，進入主菜單：

7.3、子菜單：在測量前應根據實際情況對“參數”進行設定或修改，否則按儀表中已有的設定值進行。當光標在“參數”菜單下時按“確認”鍵輸入密碼后再按“確認”進入多項子菜單。進入本菜單前需要輸入正確的密碼（初始密碼為0000）。進入該菜單后，將出現閃爍的光標指示在當前的參數項，根據所選參數上下移動光標后，按下“確認”鍵進入該參數項可進行設定或修改。

重要提示：輸入密碼或進行數字參數修改時，使用上、下鍵移動變換數字“0～9”、“負號”和“點”，左、右鍵移動變換位置。

背光度調節方法：當儀表顯示圖四右時，長按“上”鍵，出現方格背景，此時松開“上”鍵后根據需求再按“上”或者“下”鍵調節儀表的背光度，調到合適為止。

八 校驗維護菜單

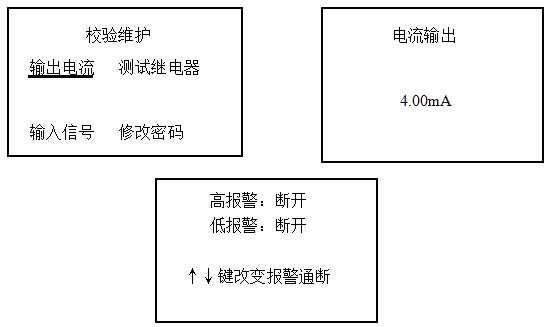

8.1輸出電流校驗：本項功能主要用于輸出電流的模擬校驗，讓用戶在全輸出范圍內檢查儀表輸出電流的準確性，二是與采集器或PLC相連時，可以檢查采集器和PLC采樣是否正確，以便查找故障。進入本子菜單會出現警告，提示你使用本功能前應該保證輸出電流的隨意變化不會引起任何危害。按“確認”鍵繼續，進入電流輸出設置屏幕見下圖。屏幕顯示值為當前輸出電流，用上下或左右鍵可改變當前的輸出電流，按“確認”鍵停止變動，或按“確認”鍵后跳出一個方框，直接在方框內用“上、下、左、右”鍵輸入需要校驗的電流值。此時用電流表或萬用表測量輸出電流應與顯示值一樣或在誤差范圍內。

特別提醒：在使用此項功能時，因輸出電流由用戶任意設定，可能在全范圍內變化，要確認對接在輸出回路上的調節控制器或微機不會產生帶有不良后果的控制輸出。

8.2測試?yán)^電器校驗：

        此項功能用于測試報警控制繼電器輸出的好壞。按向上鍵高報警：斷開或接通；按向下鍵低報警：斷開或接通。

控制負載額定電流小于繼電器所承受電流時，可按下圖左進行連接（電源不可超過220V）；控制負載額定電流大于繼電器所承受電流時，需加接交流接觸器，可按下圖右進行連接。

8.3修改密碼：進入此子菜單后，首先輸入“原密碼”（初始密碼為0000），然后輸入“新密碼”后按“確認”即可完成用戶密碼的修改?？稍O(shè)置五位密碼，請牢記所設置的密碼！

8.4輸入信號校驗：此功能用于生產廠家進行模擬調試時使用。

8.5售后服務：本菜單顯示銷售商的聯系方式。

8.6、對電子單元的校驗：

        用戶一般不要自己調整儀表（電子單元）。如有誤差或出現故障可與本公司聯系，在技術人員指導下進行調修。若用戶對儀表產生疑問，可以拆下儀表與電導電極的連接線，在對應熱敏電阻（Temp）的兩端11腳、12腳和電極兩端9腳、10腳分別接上電阻箱，進行模擬校驗判別。先將儀表的溫度系數設為0.00%，按下式換算電導率的準確值：

S=106×K/R

式中：S__電導率值，   單位：μS·cm－1

                K__電極常數，   單位：cm－1

                R__電阻箱值，   單位：Ω

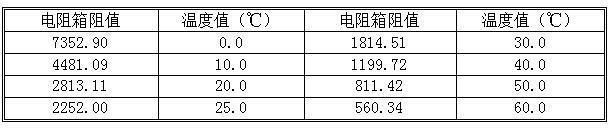

        例如：用電阻箱輸入10KΩ電阻，儀表電極常數設為0.1cm－1,則理論電導值S=106×0.1/10000=10μS·cm－1,儀表示值與10μS·cm－1之差，應小于或等于基本誤差。本儀表用NTC_溫度系數熱敏電阻，采用兩線制進行溫度測量和補償。

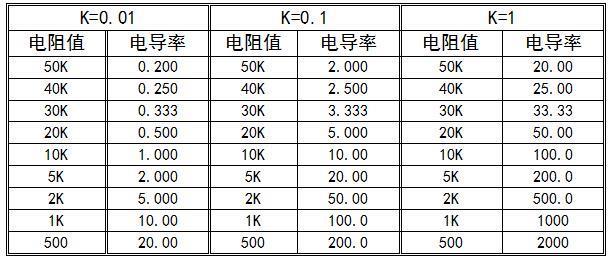

        下表為電阻與電導率對應表（將儀表“參數”-“溫度系數”設為0.00%，“自動方式”設為“關”狀態，“電極常數”對應表中的K）

九 日常維護

       儀表一年校驗一次為佳，如用戶無條件可寄到我公司幫助校驗。電導電極可根據水樣的清潔程度確定清洗電極的維護周期，應確保電極內外表面無污穢沉積。對于不銹鋼電導電極和鉑金電導電極，如發現沾污時應及時清洗，用50%的溫?zé)嵯礈靹ɑ蚣矣梅试矸郏┖湍猃埫⑺⑾矗S后用蒸餾水淋洗電極內部，確保內外電極表面無油脂沉積。切忌用手指觸摸電導電極；對粘著力強的沉積物可用2%稀鹽酸溶液清潔，然后用清水淋洗干凈；對于鉑黑電導電極，如發現沾污時應及時清洗，切勿使用毛刷或其它物質刷洗電極頭部，只需將電極頭部使用清水沖洗干凈即可；保持電纜線和接插頭的干燥以保障接觸可靠。

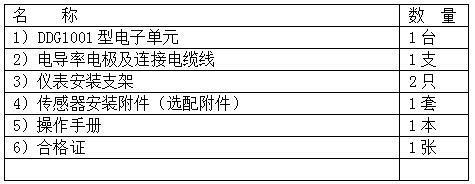

十 成套性

注：使用前請檢查購買儀表的成套性。

本公司其它系列分析儀表請登錄我公司網站查詢。

儀器使用小技巧：

1、如何找回忘記的密碼？

        答：進入售后服務菜單，當看到制造商聯系方式時，“左”“右”鍵同時按，此時需輸入密碼“12345”，進入后將光標移動到尾端一排“密碼”查看當前儀表密碼。

2、如何修正溫度誤差值（此方法僅用于較小誤差，如實際值相差較大則需檢測儀表及電極是否正常工作）？

        答：進入售后服務菜單，當看到制造商聯系方式時，“左”“右”鍵同時按，此時需輸入密碼“12345”，進入后將光標移動到“溫度校準”，溫度值偏小則直接輸入誤差值，溫度值偏大則先輸入負號再輸入誤差值。

3、如何修正電導率誤差值（此方法僅用于較小誤差，如實際值相差較大則需檢測儀表及電極是否正常工作）？

        答：進入售后服務菜單，當看到制造商聯系方式時，“左”“右”鍵同時按，此時需輸入密碼“12345”，進入后將光標移動到“校準”，電導率值偏小則直接輸入誤差值，電導率值偏大則先輸入負號再輸入誤差值。
